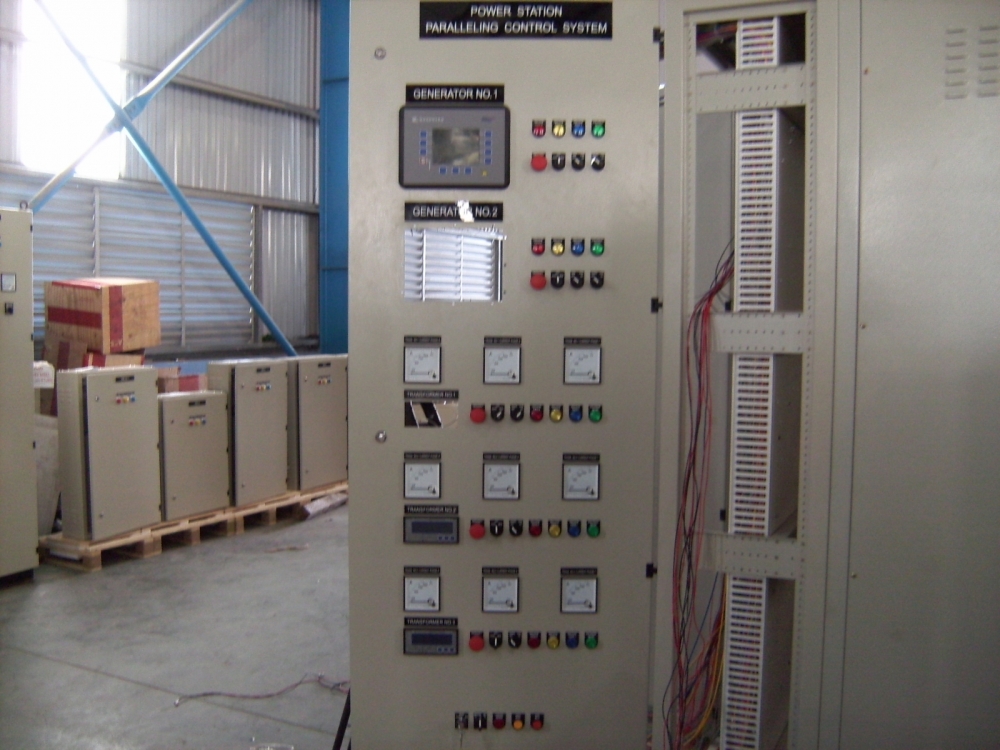

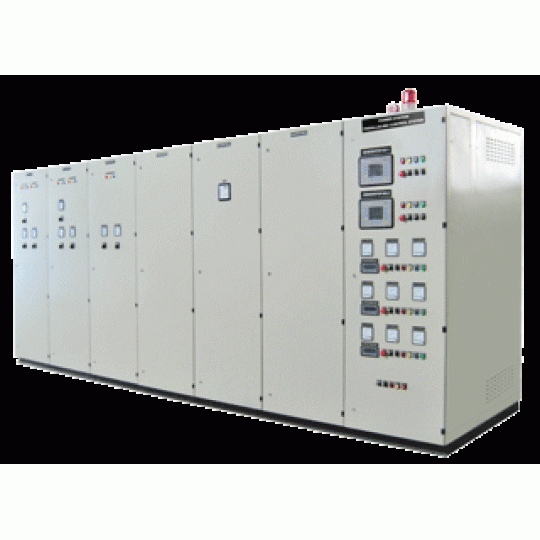

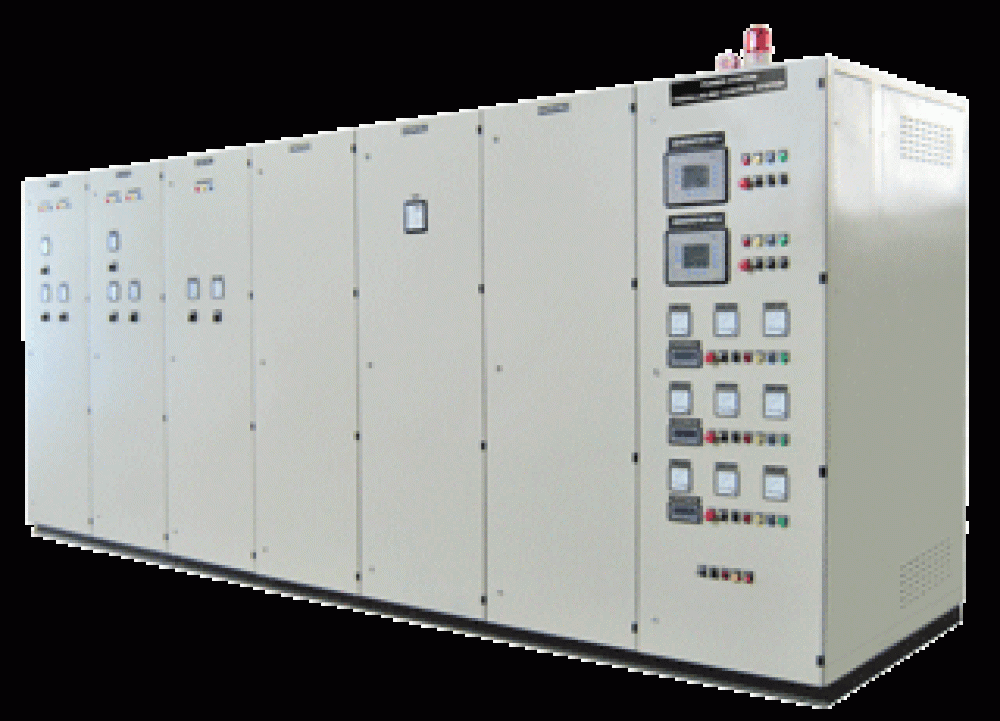

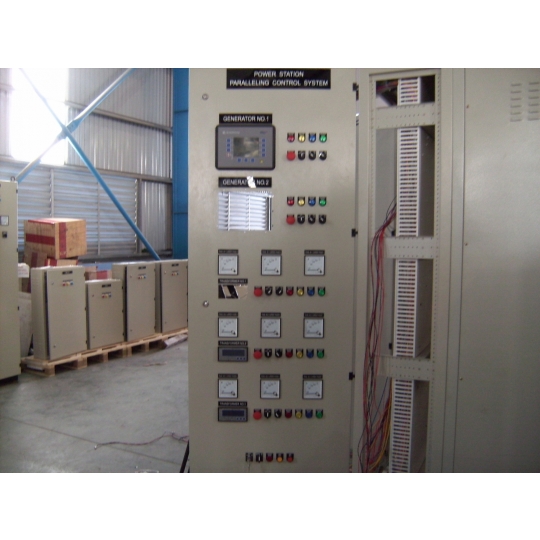

TỦ HÒA ĐỒNG BỘ

Thông số kỹ thuật

Tiêu chuẩn

Vỏ tủ:

IEC-61439

Vật liệu

Thép tấm

Bề mặt

Mạ kẽm hoặc sơn tĩnh điện.

Kết cấu

Dạng khung đặt đứng, Tole dày 2mm, 2 lớp cửa, phía lưng và mặt bên có khả năng tháo lắp, ngõ vào ra cáp phía trên và dưới đều được, nâng hạ bằng móc câu.

Kích thước (mm)

Cao: 1800 ~ 2200; Ngang: 600 ~ 1000; Sâu: 400 ~ 1200.

Điện áp định mức

Lên đến 1000VAC

Dòng điện định mức

Lên đến 6300A

Tần số

50Hz

Điện áp cách điện

Lên đến 1000VAC

Dạng tủ

Form 2b, 4b

Cấp bảo vệ

Lên đến IP 54

Công suất dự phòng

5 – 20%

Thiết bị đóng cắt:

Tùy chọn.

Relay bảo vệ:

Tùy chọn.

Busbar:

AS 1567 - 110

Vật liệu

Đồng nguyên chất, mạ kẽm.

Cáp:

AS 3439.1

Vật liệu

Dây đồng mềm

Hiển thị:

IEC 60947 - 5

Màu và thứ tự pha

Đỏ vàng xanh

Trung tính

Đen

Nối đất

Xanh/ Vàng-xanh
